項目背景：

    重慶江北機場做了圍界系統的擴建和升級，所以需要增設安放用的攝像頭，入侵報警器和聯動的聲光報警設備等，并做全區的冗餘局域網建設

項目需求：

    現場防區共123個，所有圍界安防數據通過光環網傳至ITC大樓，與現狀周界安防數據彙聚；

    光纜在物理上構成環網，通過環網交換機傳送數據；

    攝像機支持PoE功能，采用PoE交換機供電；

    将現場串口和I/O數據接入以太網中

案例方案描述：

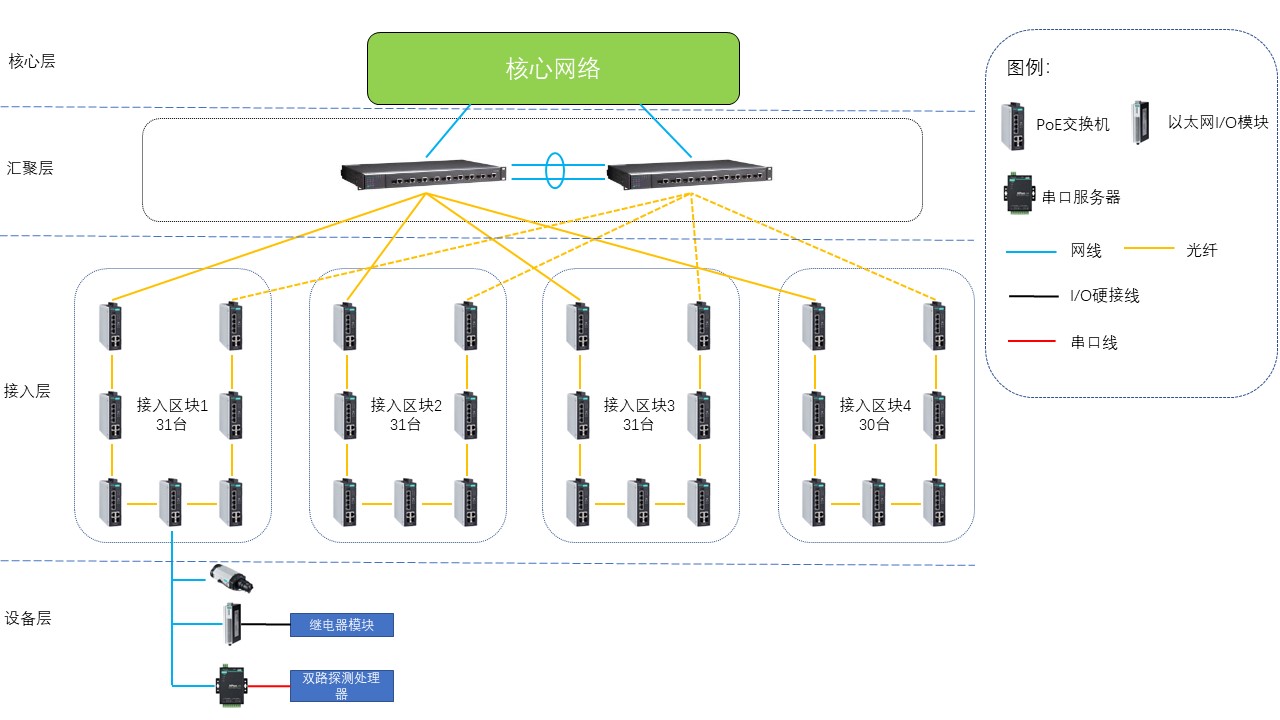

    基于項目需求，規劃網絡如下圖：

    出于對現場網絡冗餘性和流量負荷的綜合考慮，我們為其規劃了4塊鏈網接入雙彙聚交換機的雙保險AB冗餘網絡方案，确保了在任何情況下，網絡都享有工業交換機的環網冗餘協議和AB雙網獨立數據傳輸路徑的保障；4塊獨立鏈網區塊的鏈接方式确保了在連接安全的情況下，每個冗餘環裏的視頻流量都不會過大，确保了後台大屏顯示的流暢度，在現場設備層，使用串口服務器，将串口轉化為以太網數據接入網絡中，使用遠程I/O模塊，通過modbus/TCP協議監控現場繼電器模塊。
