背景介紹

機場跑道異物（FOD，Foreign Object Debris），是泛指可能損傷航空器的某種外來物質、碎屑或物體。近年來，随着中國民航的快速發展，機場變得越來越繁忙，傳統的人工定期巡檢查找跑道異物的方式已逐漸不能适應繁忙機場對于跑道異物防範的需求，能夠替代人工巡查的自動化跑道異物監測技術的應用正變得越來越迫切。

系統需求

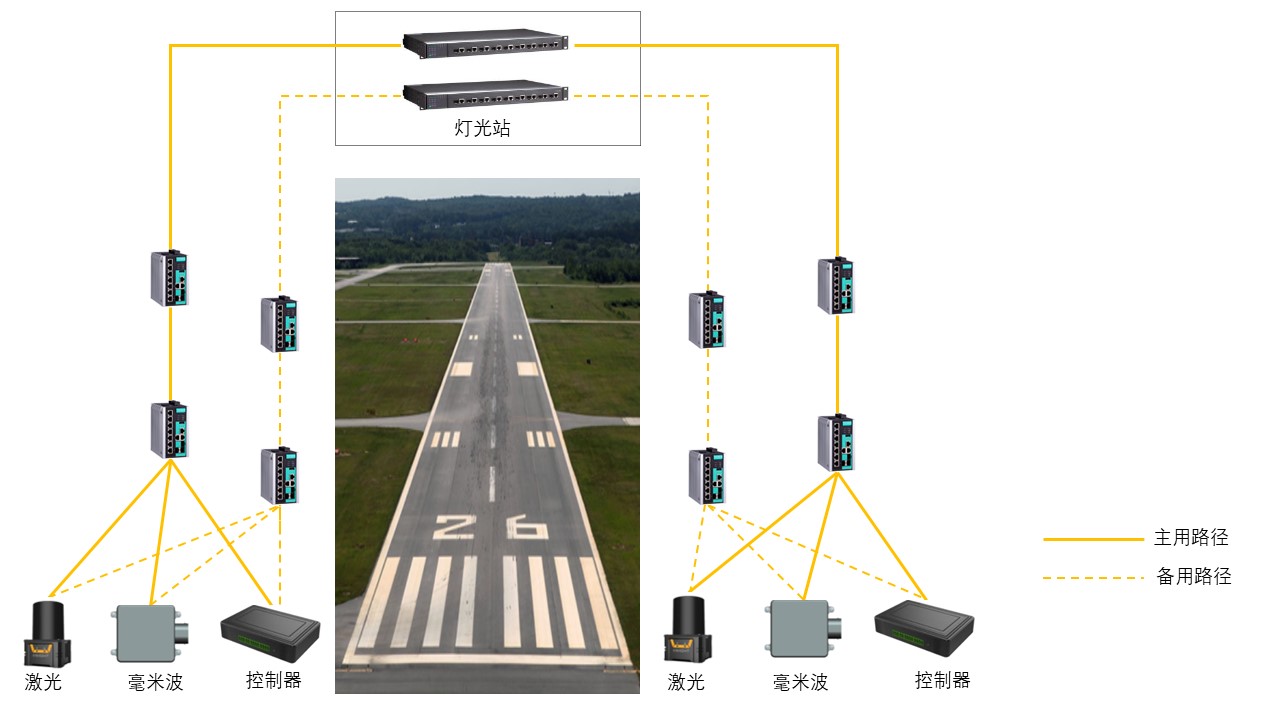

北京大興機場FOD監測系統采用雷達和光學複合探測方式，雷達布設于跑道兩側及中部，對跑道進行全天候不間斷掃描，能夠檢測出粒徑2厘米甚至更小的異物，數據實時同步到監控室，基于此背景，需要一個穩定可靠的網絡系統作為支撐，結合數據傳輸特點，網絡穩定性、可靠性要求以及現場使用環境，規劃網絡系統方案，網絡系統架構如下：

方案描述

網絡系統使用工業級以太網交換機，适應戶外環境，采用雙網冗餘的方式，跑道側雷達、控制器等設備通過雙上聯的方式接入到網絡系統中，當發生單點故障時，數據傳輸不會中斷，實現設備冗餘、網絡冗餘，從而确保數據不間斷傳輸。
